Ввоз, проектирование, изготовление и монтаж на территории Республики Беларусь и государств-членов ЕАЭС оборудования, работающего под избыточным рабочим давлением свыше 0,05 МПа (0,5 бар), подлежат обязательному подтверждению соответствия требованиям технического регламента Таможенного союза ТР ТС 032/2013. Регламент распространяется на паровые и водогрейные котлы, промышленные сосуды, барокамеры, технологические трубопроводы, элементы арматуры и предохранительные устройства. В зависимости от объема, диаметра, рабочего давления и опасности рабочей среды (газ или жидкость) оборудование разделяется на четыре категории опасности: для 1-й и 2-й категорий оформляется декларация о соответствии, а для 3-й и 4-й категорий повышенной опасности обязателен сертификат соответствия, выдаваемый аккредитованным органом ОАО «БЕЛЛИС» на основании лабораторных испытаний на прочность и герметичность.
Какое оборудование подпадает под ТР ТС 032/2013
Действие технического регламента распространяется на следующие типы оборудования:
- сосуды под давлением. Накопительные емкости, автоклавы, ресиверы компрессоров, деаэраторы, теплообменники и баллоны для газов;
- котлы. Паровые котлы с давлением свыше 0,05 МПа и водогрейные котлы с температурой воды более 110 °C;
- трубопроводы пара и горячей воды. Технологические трубопроводы промышленных предприятий с номинальным диаметром более 25 мм;
- трубопроводная арматура. Запорные задвижки, шаровые краны, регулирующие и обратные клапаны;
- предохранительные устройства. Пружинные и рычажные предохранительные клапаны, импульсные устройства сброса давления, мембранные предохранительные узлы;
- показывающие приборы. Манометры и датчики давления, входящие в состав систем безопасности.
Определение категории опасности. Сертификат или Декларация?
В ТР ТС 032/2013 заложен дифференцированный подход к оценке рисков. Форма подтверждения соответствия определяется по расчетным диаграммам Приложения № 1 к регламенту:
| Категория опасности | Критерии отнесения (Давление P, Объем V, Диаметр DN) | Форма подтверждения | Схемы оценки |
|---|---|---|---|
| 1-я категория | Низкое произведение давления на объем (P × V), безопасные жидкие среды (Группа 2) | Декларирование соответствия | 1д, 2д |
| 2-я категория | Умеренное давление и вместимость, неопасные газы и жидкости | Декларирование соответствия | 1д, 2д, 3д, 4д, 5д |
| 3-я категория | Повышенное давление, горючие, взрывчатые и токсичные газы (Группа 1), котлы средней мощности | Обязательная сертификация | 1с, 3с, 4с |
| 4-я категория | Максимальная опасность: котлы высокой мощности, сосуды с ядовитыми газами, крупные паропроводы | Обязательная сертификация | 1с, 3с, 4с, 7с |
Примечание: по решению заявителя оборудование 1-й и 2-й категорий может быть добровольно сертифицировано в ОАО «БЕЛЛИС» вместо декларирования.
Порядок испытаний оборудования под давлением в ОАО «БЕЛЛИС»
Лабораторная оценка проводится экспертами ОАО «БЕЛЛИС» с применением разрушающих и неразрушающих методов контроля:
- Экспертиза расчетов на прочность. Проверка соответствия толщины стенок сосудов, обечаек и фланцев максимальному рабочему давлению и температурным расширениям.
- Неразрушающий контроль сварных швов. Ультразвуковая дефектоскопия (УЗК), визуально-измерительный контроль (ВИК) и радиографический контроль на отсутствие внутренних трещин, пор и непроваров.

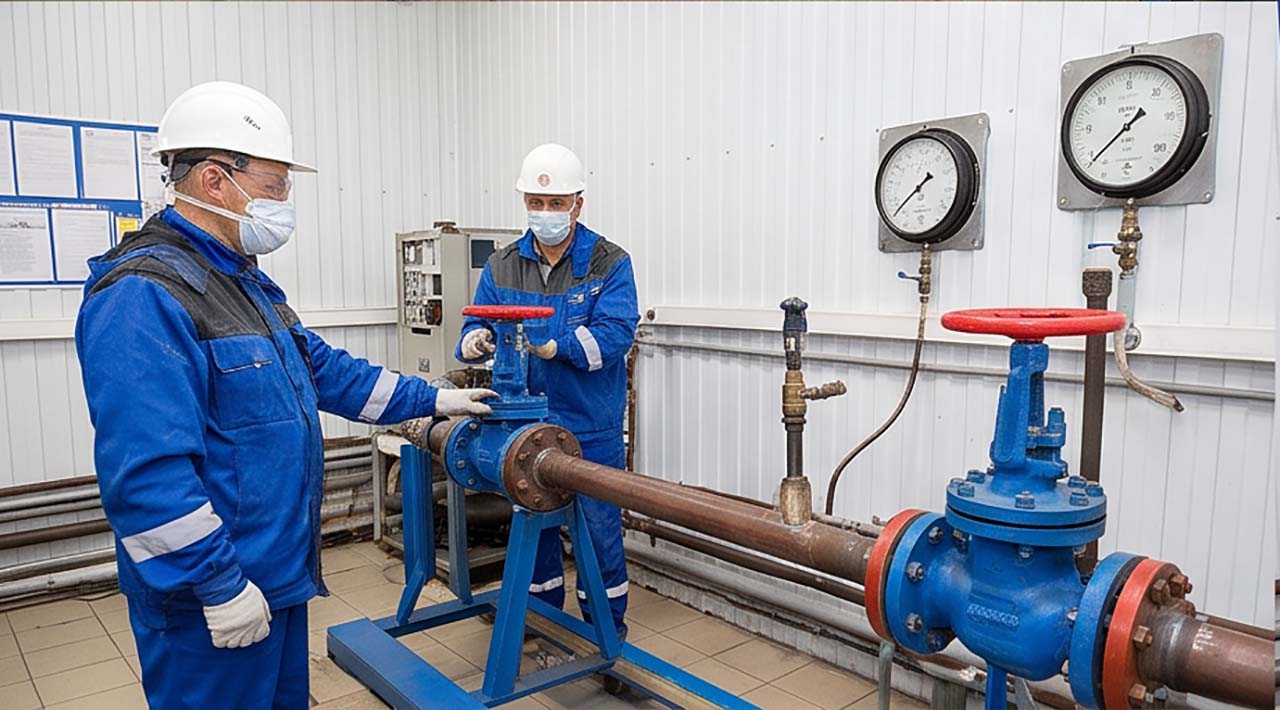

- Гидравлические и пневматические испытания. Изделие нагружается испытательным пробным давлением (в 1,25–1,5 раза превышающим рабочее) с выдержкой по времени для подтверждения механической прочности и плотности соединений.
- Проверка предохранительной арматуры. Тестирование точности срабатывания сбросных клапанов при достижении критического давления.
Комплект обязательной документации заявителя
В соответствии с требованиями ТР ТС 032/2013 для подачи заявки заявитель (импортер или изготовитель) предоставляет:
- заявку установленного образца;
- паспорт оборудования – базовый документ, содержащий сведения о материалах, заводском номере, характеристиках давления, емкости и результатах заводских испытаний;
- обоснование безопасности (ОБ) – анализ рисков при эксплуатации и ремонте;
- расчет на прочность элементов оборудования;
- руководство по эксплуатации и сборочные чертежи;
- договор уполномоченного изготовителем лица (ДУЛ) – для серийного выпуска по схеме 1с;
- внешнеторговый контракт и инвойс – для сертификации партии по схеме 3с.
Часто задаваемые вопросы (FAQ)
1. Требуется ли регистрация оборудования в Госпромнадзоре МЧС Республики Беларусь?
Да, потенциально опасное оборудование (котлы мощностью свыше 100 кВт, сосуды 3-й и 4-й категорий, трубопроводы пара) после прохождения сертификации по ТР ТС 032/2013 и монтажа на объекте подлежит обязательной регистрации в территориальных подразделениях Госпромнадзора до ввода в промышленную эксплуатацию.
2. Можно ли оформить один сертификат на типоразмерный ряд сосудов или котлов?
Да. Если сосуды или котлы имеют единое функциональное назначение, изготовлены из одинаковых материалов по однотипным чертежам и различаются только габаритами (объемом или диаметром), они могут быть объединены в один сертификат соответствия с проведением испытаний на наиболее нагруженном (типовом) образце ряда.
3. Какой срок действия имеет сертификат соответствия по ТР ТС 032/2013?
Для серийного производства (схема 1с) сертификат выдается на срок до 5 лет с обязательным ежегодным прохождением инспекционного контроля. Для партии или единичного изделия (схемы 3с и 4с) сертификат действует бессрочно на протяжении назначенного срока службы оборудования.
4. В чем специфика схемы 5д при декларировании оборудования?
Схема 5д применяется для сложного оборудования 1-й, 2-й и 4-й категорий, доизготовление или окончательная сборка которого (с применением неразъемных сварных соединений) производятся непосредственно на месте эксплуатации на промышленной площадке заказчика.
