Степень защиты оболочки электрооборудования от проникновения твердых предметов, пыли и влаги классифицируется международным кодом IP (Ingress Protection) в соответствии с межгосударственным стандартом ГОСТ 14254-2015 (IEC 60529:2013). В маркировке первая цифра (от 0 до 6) указывает на уровень защиты от внешних твердых частиц и пыленепроницаемость корпуса, а вторая цифра (от 0 до 9) — на устойчивость к воздействию воды при различных условиях (от вертикальных капель до струй высокого давления и длительного погружения). Для участия в государственных закупках, подтверждения проектных характеристик уличных светильников, электрощитового оборудования и промышленных шкафов производители и импортеры обязаны подтверждать заявленный класс IP протоколом испытаний аккредитованной лаборатории ОАО «БЕЛЛИС». Наряду с пыле- и влагозащитой, лаборатория проводит комплексные климатические испытания на устойчивость к критическим температурам (от –50 °C до +100 °C), влажности и механической вибрации.
Как расшифровывается код степени защиты IP по ГОСТ 14254-2015
Кодовое обозначение состоит из букв IP и двух обязательных цифр:
1, Первая характеристическая цифра (0–6) – защита от твердых тел и пыли:2. Вторая характеристическая цифра (0–9) — защита от воды:0 – защита отсутствует;
1–4 – защита от прикосновения пальцами и попадания крупных/мелких предметов (диаметром от 50 мм до 1 мм);
5 – пылезащищенное исполнение (пыль может проникать в незначительных количествах, не нарушающих работу прибора);
6 – пыленепроницаемое исполнение (полная герметичность, проникновение пыли исключено на 100%).
0 – защита отсутствует;
1–3 – защита от вертикальных капель и дождя под углом до 60°;
4 – защита от сплошного обрызгивания со всех направлений (брызгозащита);
5 – защита от водяных струй с любого направления;
6 – защита от сильных водяных струй и волн (динамическое давление);
7 – защита при кратковременном погружении в воду на глубину до 1 метра;
8 – длительное непрерывное погружение на заданную глубину под давлением;
9 (9K) – защита от высокотемпературной струйной мойки под высоким давлением.
Таблица популярных классов защиты IP и условия их испытаний

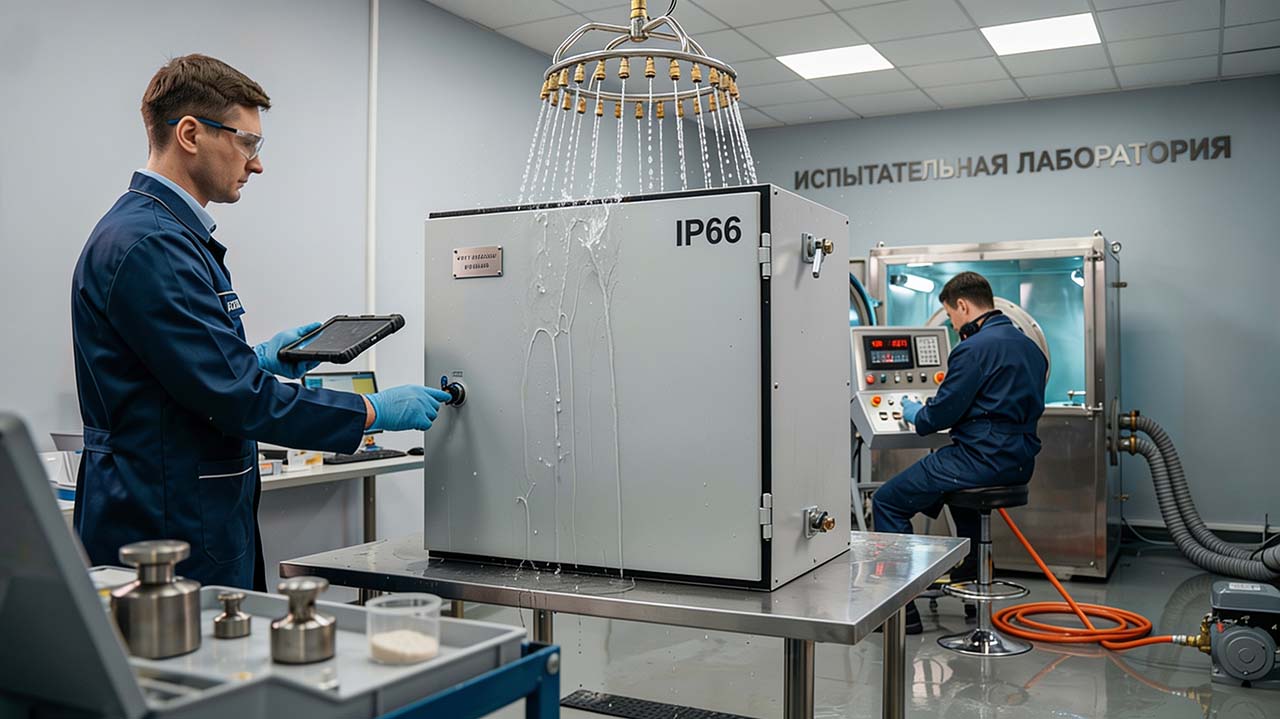

Испытания оболочек электрооборудования проводятся на специализированных стендах лаборатории ОАО «БЕЛЛИС» в строгом соответствии с ГОСТ 14254-2015:
| Класс защиты | Пылезащита (1-я цифра) | Влагозащита (2-я цифра) | Условия испытаний в ОАО «БЕЛЛИС» | Область применения |
|---|---|---|---|---|
| IP20 | Защита от пальцев и предметов крупнее 12,5 мм | Защита отсутствует | Проверка испытательным шарнирным щупом диаметром 12 мм на отсутствие доступа к опасным частям. | Сухие помещения: офисные светильники, розетки, ПК. |
| IP44 | Защита от проволоки и частиц более 1 мм | Защита от водяных брызг со всех сторон | Обработка струями из качающейся трубки или дождевальной установки под давлением в течение 10 минут. | Влажные помещения: санузлы, подвалы, щиты под навесом. |
| IP54 | Пылезащищенное (пыль не нарушает работу) | Защита от сплошных брызг воды | Камера пыли с непрерывной циркуляцией талька в течение 8 часов с откачкой воздуха из корпуса (разрежение). | Промсветильники, электромоторы, коробки в цехах. |
| IP65 | Полная пыленепроницаемость | Защита от водяных струй любого направления | Камера пыли под вакуумом, затем обработка водяной струей из сопла диаметром 6,3 мм (давление 30 кПа, 3 мин). | Уличное освещение, прожекторы, наружные щиты. |
| IP67 | Полная пыленепроницаемость | Защита при кратковременном погружении | Погружение образца на дно резервуара на глубину 1 метр (или на 15 см выше верхней точки) на 30 минут. | Грунтовые светильники, уличные соединительные муфты. |
| IP68 | Полная герметичность корпуса | Работа при длительном погружении в воду | Непрерывное нахождение под водой под гидростатическим давлением (глубина от 1,5 до 3 метров). | Погружные насосы, прожекторы бассейнов и фонтанов. |
Климатические и механические испытания в ОАО «БЕЛЛИС»
Для подтверждения надежности аппаратуры при эксплуатации на открытом воздухе в климатических условиях Республики Беларусь (климатические исполнения У1, УХЛ1 по ГОСТ 15150) лаборатория ОАО «БЕЛЛИС» проводит:
– испытания на воздействие предельных температур
Камеры тепла и холода позволяют задавать экстремальные температуры в диапазоне от –50 °C до +100 °C с проверкой работоспособности прибора под электрической нагрузкой.
– испытания на циклическое воздействие влажности
Длительная выдержка образцов при относительной влажности воздуха до 98% при температуре +25 °C и +40 °C (проверка на отсутствие коррозии контактов и разрушения изоляции).
– вибрационные и ударные испытания
Электродинамические вибростенды имитируют вибрационные нагрузки, возникающие при транспортировке и промышленной эксплуатации техники (частота от 10 до 500 Гц).
Зачем производителям и поставщикам нужен официальный протокол на класс IP
- Допуск к тендерам и госзакупкам. В проектно-сметной документации на строительство дорог, ЖКХ-объектов и производств всегда заложены жесткие требования (например, «светильники наружные со степенью защиты не менее IP65»). Без протокола аккредитованной лаборатории заявка отклоняется тендерной комиссией.
- Обоснование маркировки на корпусе. Нанесение знака IP (например, IP67) без протокола испытаний классифицируется органами Госстандарта как введение потребителя в заблуждение и влечет штраф с запретом реализации партии.
- Защита от рекламаций. Официальный протокол испытаний БЕЛЛИС подтверждает, что прибор герметичен, а попадание воды внутрь произошло вследствие некорректного монтажа заказчиком, а не заводского брака.
Часто задаваемые вопросы (FAQ)
1. Имеет ли право производитель заявлять степень защиты IP65 или IP68 без протокола испытаний?
Нет. В соответствии с правилами подтверждения соответствия и законодательством Республики Беларусь о защите прав потребителей, любые технические параметры, нанесенные на маркировочную табличку изделия или указанные в паспорте, должны иметь документальное подтверждение. Заявление высоких классов защиты (IP65–IP68) без протокола аккредитованной испытательной лаборатории влечет аннулирование сертификатов соответствия и штрафные санкции органов надзора.
2. Сколько времени занимают испытания на степень защиты IP в лаборатории БЕЛЛИС?
Стандартный цикл испытаний на пылевлагозащиту (включая кондиционирование образца, тесты в пылевой камере, обработку водой и последующую разборку корпуса для проверки следов проникновения влаги) занимает от 3 до 5 рабочих дней.
3. Разбирается ли прибор после воздействия воды?
Да. Методика ГОСТ 14254 предусматривает, что сразу после завершения полива или извлечения из воды корпус изделия насухо протирается снаружи и вскрывается инженером лаборатории. Фиксируется фактическое наличие или отсутствие капель воды на токоведущих частях, изоляции и электронных платах.
4. Сколько образцов продукции необходимо предоставить для проверки?
Для базовых испытаний на степень защиты IP обычно достаточно 1–2 готовых образцов оборудования в штатной сборке со всеми штатными уплотнителями, кабельными вводами и заглушками.
